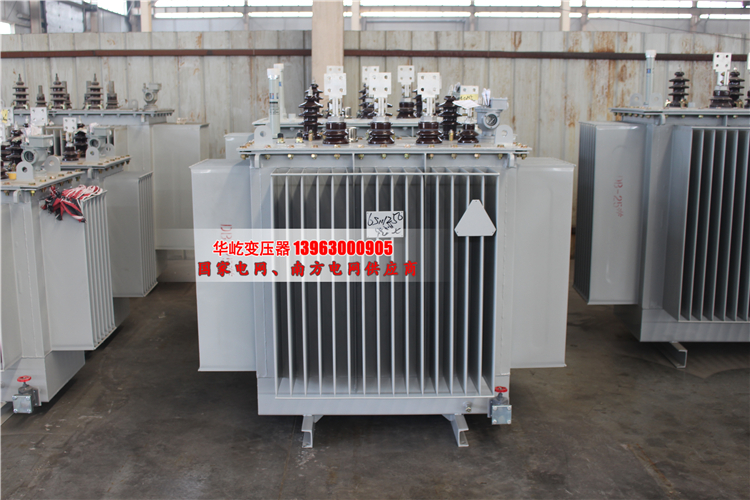

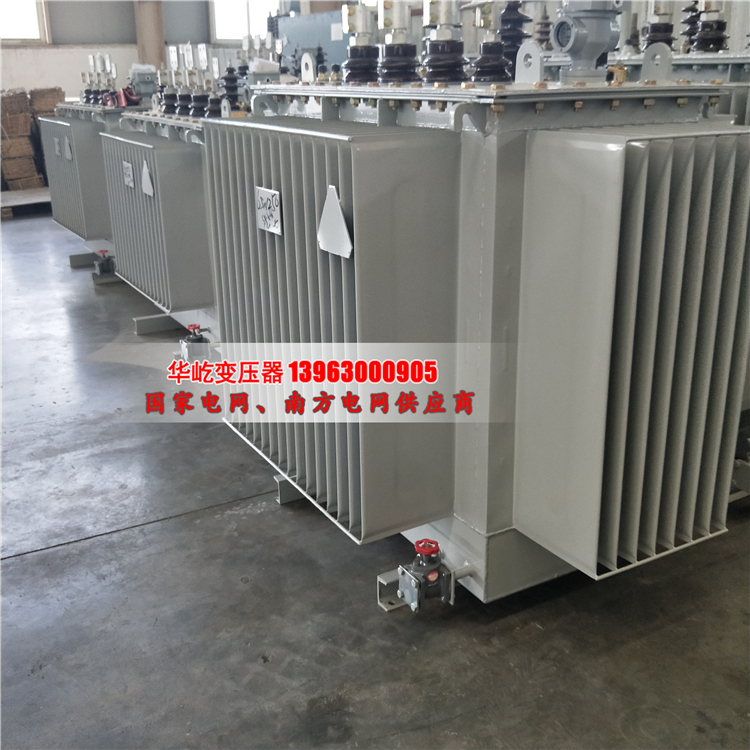

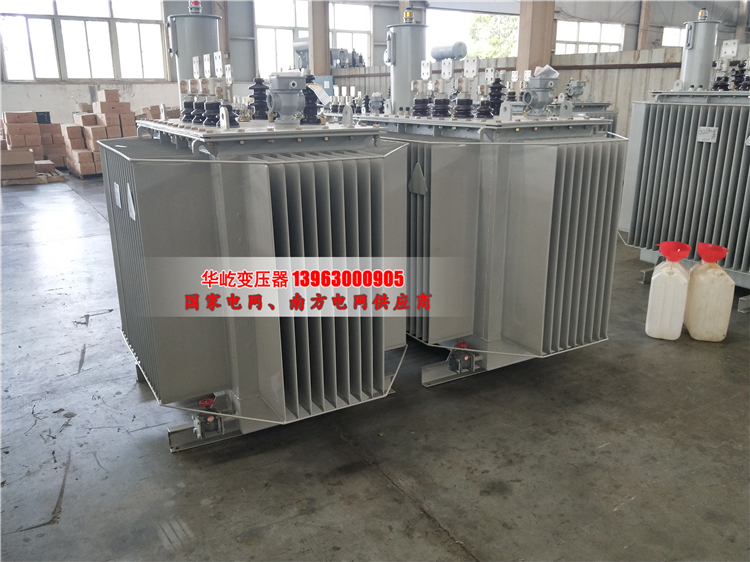

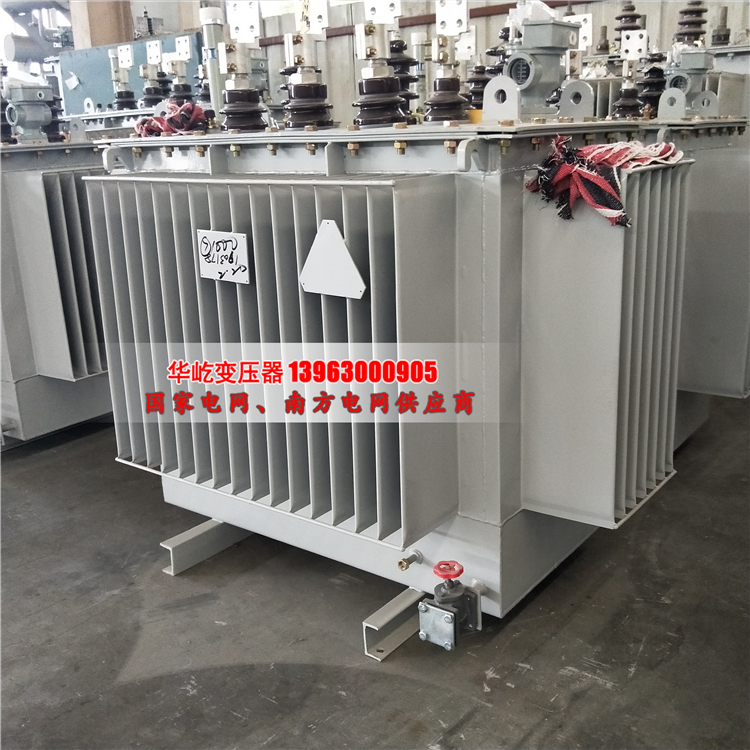

昆明S11-2500/10油浸式变压器
S11-2500/10油浸式变压器结构及特点:
铁心:全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁心为多级阶梯形,三接缝或五接缝,空损低、噪音小:卷铁心用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁心采用美国联信公司生产的材料,与传统硅钢片相比,平均降低空损72%,空载电流50%。
线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜钱或铜结绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。
油箱:采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆暇涂,既抗腐蚀又美观大方。
S11-2500/10油浸式变压器执行标准:
IEC60076-1:1993 电力变压器
GB1094.1-1996 电力变压器
GB6451-2008 油浸式电力变压器技术参数和要求
JBIT10088一2004 6kV~500kV级电力变压器声级
S11-2500/10油浸式变压器及S11系列变压器技术参数:
S11-2500/10油浸式变压器技术参数如下表:
产 品 名 称
s11-2500/10油浸式变压器
产 品 型 号
S11-2500/10-0.4
品 牌
溪河海
铁 芯 形 状
E型
冷 却 形 式
液/油浸式
绕 组 数 目
三绕组
防 潮 方 式
全密封式
冷 却 方 式
油浸自冷(J)
电 压 比
10KV/0.4KV
额 定 容 量
2500KVA
额 定 功 率
50HZ
短 路 阻 抗
4.5%
空 载 损 耗
2.5KW
负 载 损 耗
23.2KW
尺 寸 大 小
2160mm*1220mm*1970mm
总 重
5950KG
